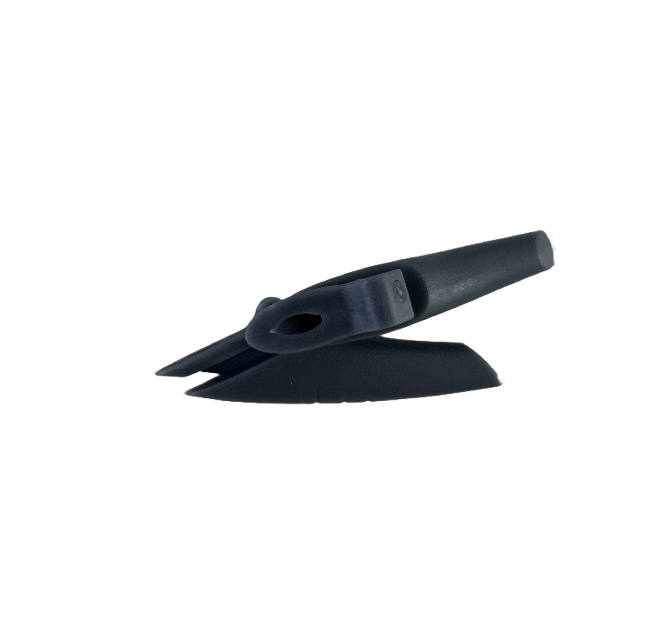

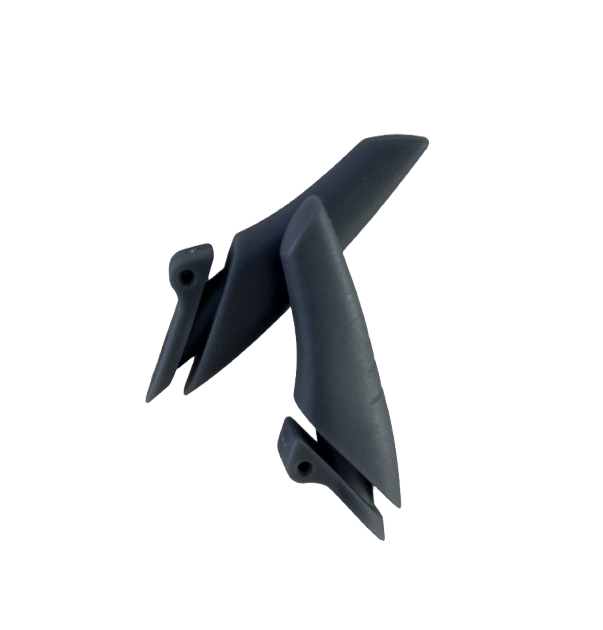

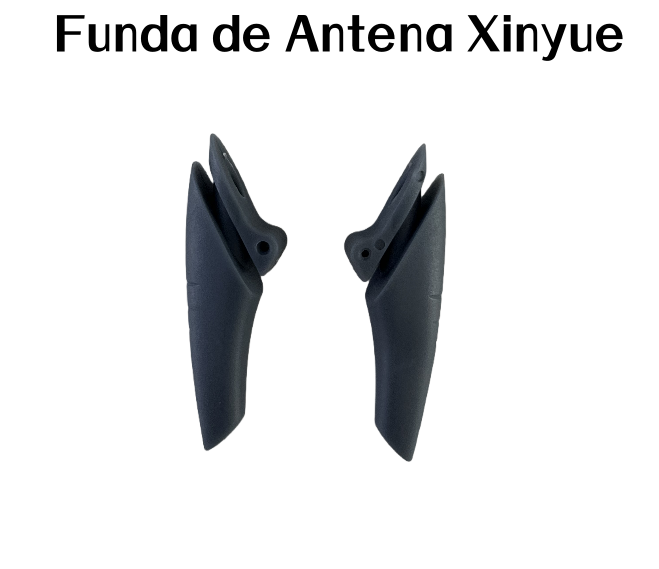

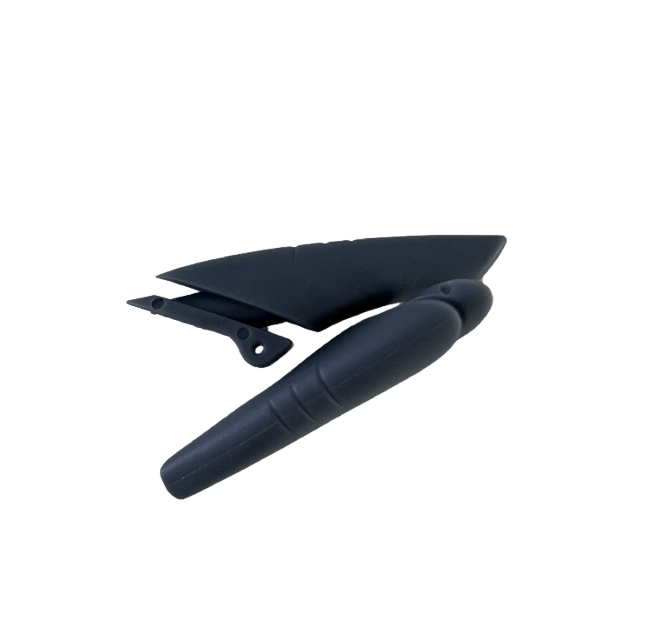

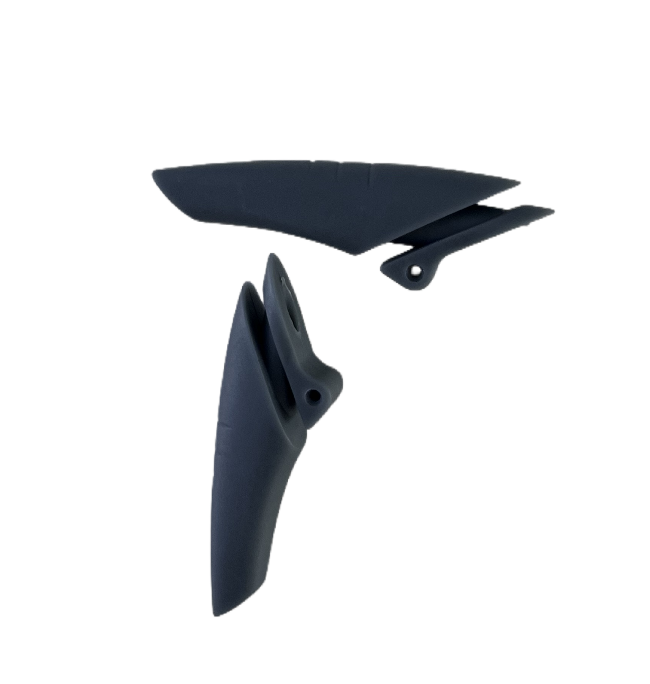

Funda de Antena Xinyue

I. Descripción de la Materia Prima

Gránulos modificados mezclados de elastómero compuesto TPE médico P3870, un compuesto de elastómero termoplástico de dos componentes sin vulcanización ni látex. No contiene PVC ni plastificantes ftalatos, y está diseñado específicamente para fundas flexibles de equipos médicos y piezas de protección de antenas GEON Perfo...

Matriz base de TPE médico Elastómero termoplástico estirénico de grado médico (sustrato SEBS). Ha superado las pruebas de biocompatibilidad ISO 10993 con resultados negativos en irritación cutánea y citotoxicidad. Cuenta con baja extracción y bajo olor, sin riesgo de sensibilización al contacto prolongado con la piel humana. Posee propiedades aislantes, flexibles y resistentes a flexiones repetidas, cumple con las normativas de seguridad de dispositivos médicos y es compatible con la esterilización por óxido de etileno (EO) y desinfección a bajas temperaturas.

Aditivo modificador: P3870 (Maxelast P3870) Modificador de elastómero TPE compuesto de grado médico/electrónico general. Actúa como componente modificador de refuerzo suave, resistente al desgaste y de recubrimiento, mejorando la sensación superficial similar al caucho, la resistencia al desgarro, la resistencia a la fricción y la fluidez del fundido del material. Se puede moldear por sobreinyección directamente sobre sustratos rígidos de PP/ABS con excelentes propiedades aislantes, apto para la fabricación de piezas de protección de antenas electrónicas de precisión. Cumple con RoHS y las normativas ambientales para materiales poliméricos de dispositivos médicos.

Ventajas principales del compuesto

• Sustituto del caucho tradicional: no requiere vulcanización, alta eficiencia de moldeo por inyección, reciclaje de recortes para reutilización secundaria.

• Libre de proteínas de látex, elimina el riesgo de alergia al látex médico.

• Propiedades aislantes que no interfieren con las señales de radiofrecuencia, adecuado para entornos de transmisión de señal de antenas.

• Resistente al alcohol médico y limpiadores desinfectantes: no presenta blanqueamiento superficial ni extracción de compuestos.

II. Parámetros de Rendimiento de la Materia Prima

III. Proceso de Fabricación

Etapa Previa: Tratamiento Previo de Materias Primas

1. Secado y deshidratación Los gránulos compuestos TPE/P3870 absorben humedad y tienden a generar burbujas y defectos de rayas plateadas a altas temperaturas. Secar en horno de secado al vacío a 75~85 °C durante 2 horas, para mantener el contenido de humedad de la materia prima ≤ 0,03 %. Tras el secado, sellar y aislar térmicamente el tolva para evitar una nueva absorción de humedad.

2. Limpieza del taller y los equipos Los accesorios médicos se fabrican en un taller de inyección de plástico limpio clase 100.000. El tornillo, el cañón y los moldes de la máquina inyectora están fabricados en acero inoxidable 304. Antes de la producción, se limpian todos los equipos con detergente de grado médico para evitar la contaminación cruzada por otros plásticos y manchas de aceite. Los moldes se pulen para reducir las rebabas de las piezas terminadas.

Parámetros Clave de Moldeo por Inyección (adaptados a piezas pequeñas de pared delgada para fundas de antena)

1. Temperaturas zonificadas del cañón (desde tolva hasta boquilla): zona trasera 165 °C, zona media 175 °C, zona delantera 185 °C, boquilla 180 °C. La temperatura nunca debe superar los 200 °C, para impedir la descomposición térmica de los componentes modificadores P3870 y la segregación de sustancias nocivas de moléculas pequeñas.

2. Temperatura del molde Circulación de agua a temperatura constante de 40 °C para un conformado rápido a baja temperatura, minimizando la contracción y deformación de las piezas y garantizando la precisión dimensional del orificio interior de las fundas de antena. Se añaden ranuras de ventilación en el molde para evitar quemaduras por aire atrapado en las zonas de pared delgada.

3. Parámetros del sistema de inyección, enfriamiento y ciclo Tiempo de enfriamiento de las fundas de antena de pared delgada: 12~18 segundos. Expulsar las piezas solo tras un enfriamiento completo para evitar deformaciones por estiramiento de las piezas de goma blanda al desmoldar. Ciclo total de moldeo: 25~35 segundos, con alta eficiencia productiva.

• Presión de inyección: 60~75 bar; velocidad de inyección media-baja (30~40 mm/s) para reducir el calor de cizalladura y preservar las propiedades del elastómero.

• Presión de mantenimiento: primera etapa 40 bar durante 3 s, segunda etapa 25 bar durante 2 s, para eliminar hundimientos superficiales y garantizar el ajuste dimensional.

• Presión trasera: 8~12 bar; una presión trasera baja minimiza la degradación por cizalladura del material.

Etapas de Postprocesado

1. Desmoldeo Extracción manual o por robot; se cortan los residuos de bebedero y canal, los cuales pueden triturarse para su reutilización.

2. Reposo con ventilación en taller limpio Las piezas reposan 24 horas con circulación de aire en el taller limpio para liberar tensiones internas y estabilizar sus dimensiones.

3. Inspección completa Revisión visual: sin burbujas, roturas ni diferencias de color; comprobación del diámetro interior con calibrador pasa-no pasa; ensayo de rebote tras 500 flexiones.

4. Embalaje estéril Embalaje individual en bolsas selladas de PE; las cajas exteriores llevan marcado de accesorio médico, compatibles con la esterilización hospitalaria por óxido de etileno.

Notas Técnicas

1. Taller clase 100.000: clasificación internacional de salas limpias ISO 8.

2. Rayas plateadas: defecto típico de moldeo plástico causado por humedad.

3. Bebedero y canales: canales de alimentación del molde.

4. Calibrador pasa-no pasa: herramienta de control dimensional para orificios.

IV. Escenarios de Aplicación del Producto

1. Equipos de diagnóstico médico inalámbrico hospitalario (escenario principal)

(1) Monitor de ECG portátil / Holter de electrocardiograma ambulatorio (compatible con equipos cardiológicos)

Los registradores Holter de ECG ambulatorio y equipos portátiles de registro ECG integran antenas de transmisión inalámbrica, cuyos terminales de cable metálico se recubren con este producto. Funciones: protección aislante y amortiguación contra golpes. La goma blanda se adapta perfectamente a la piel cuando el paciente lo lleva puesto, evitando irritaciones por fricción con metal rígido. Protege la antena contra daños por golpes durante el transporte del equipo y bloquea la interferencia de electricidad estática corporal en la transmisión de señales electrocardiográficas.

(2) Equipos de monitorización inalámbrica

Fundas protectoras de antenas de señal inalámbrica para monitores de cabecera multiparamétricos y monitores neonatales. Las camas hospitalarias se mueven con frecuencia, arrastrando los cables; el TPE cuenta con gran resistencia al desgaste y a las flexiones repetidas, prolongando la vida útil de las antenas.

2. Dispositivos médicos de rehabilitación y fisioterapia

Fundas protectoras exteriores de antenas de radiofrecuencia para aparatos de fisioterapia de media frecuencia inalámbricos, equipos de rehabilitación por ultrasonidos y dispositivos portátiles de registro de signos vitales. Los equipos se trasladan constantemente y se manipulan manualmente por el paciente; la goma blanda ofrece propiedades antideslizantes y antiarañazos, aislando el riesgo de fuga eléctrica de los circuitos internos del aparato.

3. Equipos de diagnóstico in vitro y detección móvil

Fundas integradas para antenas Bluetooth / 4G en analizadores portátiles de gases sanguíneos, terminales inalámbricos de extracción sanguínea y equipos móviles de detección de ácidos nucleicos. En entornos hospitalarios de desinfección se realizan limpiezas frecuentes con alcohol; el material resiste la corrosión por desinfectantes sin envejecer ni agrietarse.

4. Dispositivos de monitorización médica domésticos

Piezas protectoras exteriores de antenas para tensiómetros inalámbricos domésticos, oxímetros y equipos de monitorización del sueño. Al estar en contacto prolongado con la piel humana en el hogar, el material es no irritante, inodoro y resistente al envejecimiento a temperatura ambiente.

Glosario técnico

• Holter: término internacional estándar para registrador de electrocardiograma ambulatorio

• Radiofrecuencia (RF): radiofrecuencia

• Diagnóstico in vitro (DIV): diagnóstico in vitro

• Resistencia a la fatiga por flexión: resistencia a flexiones repetidas

• Interferencia electrostática: interferencia por electricidad estática
